YRT转台轴承概览

发布时间:2019年10月12日上午9:02
YRT转台轴承由一组推力/向心座圈,一个推力/向心轴圈,一个推力垫圈,两个滚针保持架组件和一组向心圆柱滚子组成。座圈和轴圈有均布的安装用螺钉孔。该型轴承具有高轴向和高径向承载能力、高倾斜刚度和极高的精度。适用于回转工作台,以及测量和实验中的轴承装置。该型轴承对与之相配的设备零件的要求也比较高。安装时需要控制安装螺钉的扭紧力矩。

 适用范围:被广泛应用于精密回转台立式磨床、分度头、滚齿机、铣齿机工件轴等精密装置。

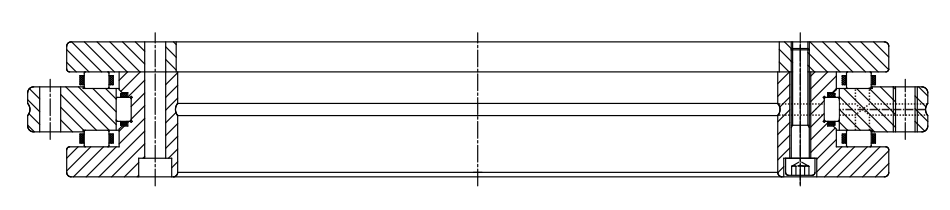

YRT标准系列

推力-向心组合结构,可同时承受双向轴向载荷、径向载荷和倾覆力矩。轴承上均布有安装孔,可使用螺栓直接对轴承固定;出厂时轴承已加有预载荷,安装无需调整游隙;YRT转台轴承系列适用于转速较低、运转周期较短、对刚性和精度要求高的场合,如回转工作台、分度头等。

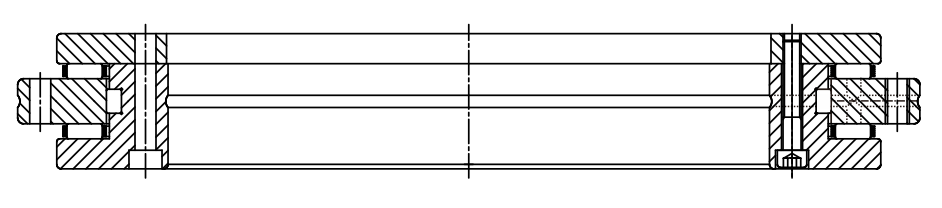

YRTS高速转台轴承系列

外形结构尺寸与YRT系列相同,但内部结构异于YRT系列,这就决定了YRTS转台轴承系列极限转速较YRT系列高,摩擦力矩较YRT转台轴承系列低并且均匀,因此,对于需要相对较低摩擦但相对高速的场合,可选用该系列,例如由直驱电机所驱动的轴使用的轴承。

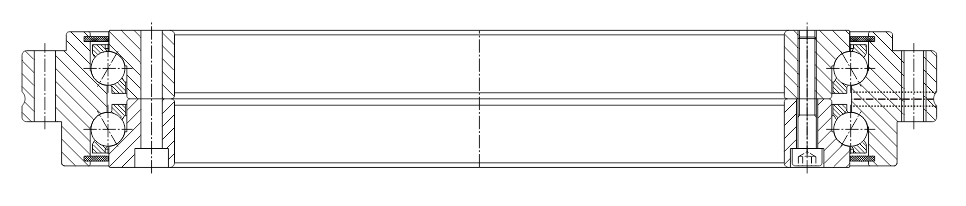

ZKLDF推力角接触球系列

ZKLDF推力角接触球系列,亦可以承受联合载荷,但具有极高的转速和极低的摩擦力矩,同时又能保证很高的回转精度。非常适合于有此类要求的应用场合,例如高速回转工作台、铣削、磨削、以及精密测量、测量设备等等。

YRTM带角度测量系统的双向推力圆柱滚子组合轴承

该系列轴承基于YTR转台轴承,是在YRT转台轴承上安装了角度测量系统,以便精确测量和调整轴承旋转的角度,保证机器的高精度运转。

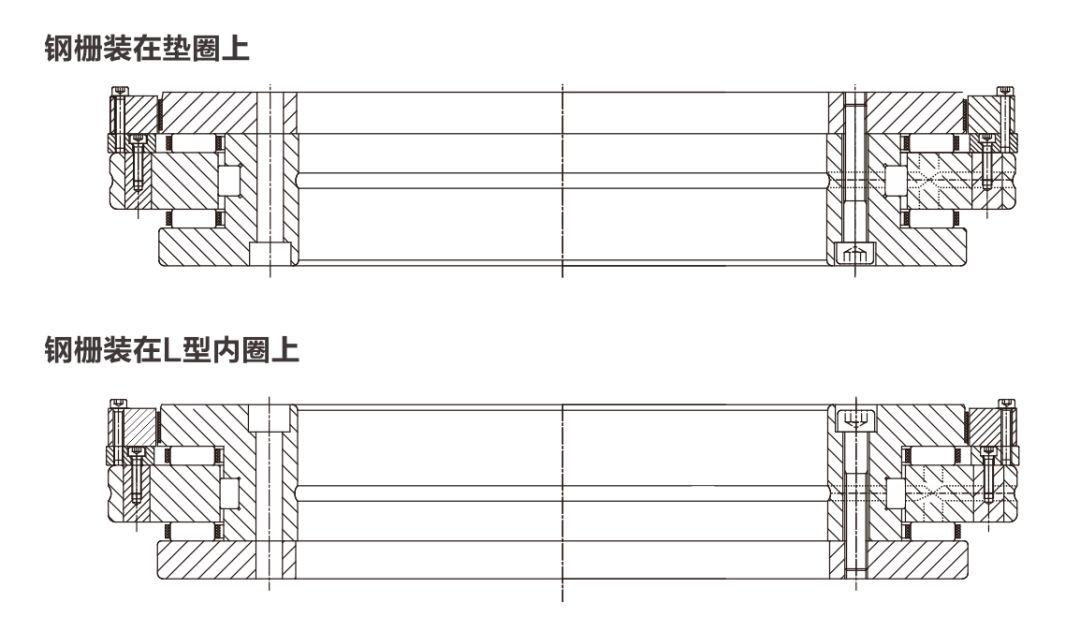

测量系统由传感器构件和测量尺构成。采用纯电感式的测量原理,信号极其精确,测量精度高。同时由于使用了较高的防范措施,该测量系统在运行当中不会受到来至外部的干扰,例如灰尘烟雾、轻度油污及划痕、磁场等,工作可靠,无需过多维护,适用范围广。可应用于高精度回转工作台和旋转轴、分度头、军工雷达、航空、航天及测量和试验中要求对角度旋转精度要求较高的领域。
